XGN2-12箱型固定式金屬封閉開關設備
-
產品特點
-
使用范圍
-
主要參數
-
產品特點
-
使用范圍
-
主要參數
產品特點
-
本開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器；后面維修主母線和電纜終端。在斷路器室和電纜室均裝有照明燈。
本開關柜為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔，防止帶電分接地開關，防止帶電合接地開關，開關柜采用了相應的機械聯鎖裝置。本開關柜的主開關可采用ZN28A-12、ZN12-12、VS1-12系列真空斷路器，SF6斷路器以及其它系列真空斷路器。操作機構可配用CY17、CT19、CT10、CT8、CD10等。隔離開關可采用GN30-10旋轉式隔離開關系列產品。
繼電保護可選用傳統的繼電器保護或變電站微機保護綜合自動化系統。
使用范圍
-
主要應用于電廠、變電站、工礦企事業及高層建筑等變電場所使用。

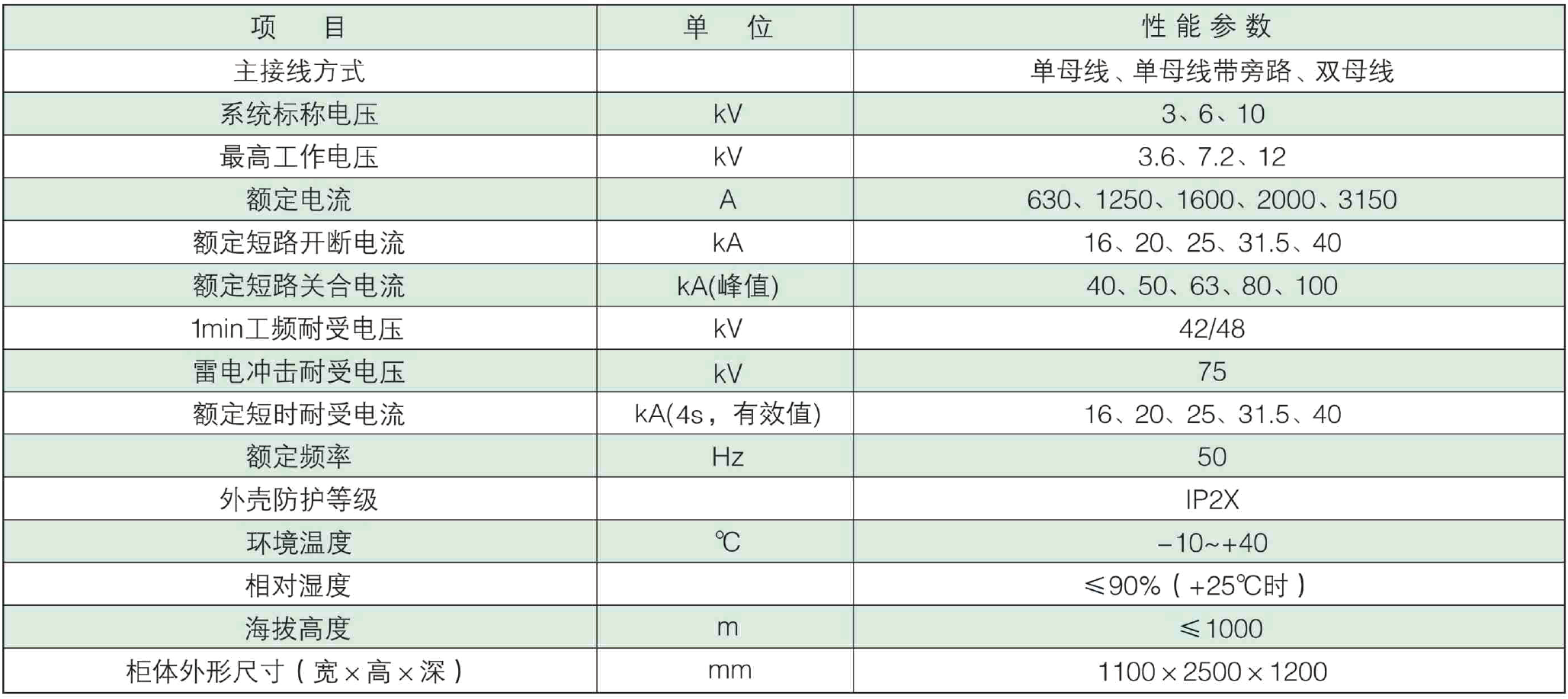

主要參數
